diodo zener.
¿que es un diodo zener?
El diodo Zener es un diodo de silicio fuertemente dopado que se ha construido para que funcione en las zonas de rupturas, recibe ese nombre por su inventor, el Dr. Clarence Melvin Zener. El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura.
Son mal llamados a veces diodos de avalancha, pues presentan comportamientos similares a estos, pero los mecanismos involucrados son diferentes. Además si el voltaje de la fuente es inferior a la del diodo éste no puede hacer su regulación característica.
símbolo y terminales del diodo zener.
terminales:
a: ánodo
k: cátodo
características:
Caracterización del Zener
El diodo zener viene caracterizado por:
1. Tensión Zener Vz.
2. Rango de tolerancia de Vz. (Tolerancia: C: ±5%)
3. Máxima corriente Zener en polarización inversa Iz.
4. Máxima potencia disipada.
5. Máxima temperatura de operación del zener
construcción del diodo zener:
El diodo zener es un diodo de silicio fuertemente dopado que se ha construido para que funcione en las zonas de rupturas. Este es la parte esencial de los reguladores de tensión casi constantes con dependencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura.
aplicaciones mas comunes:

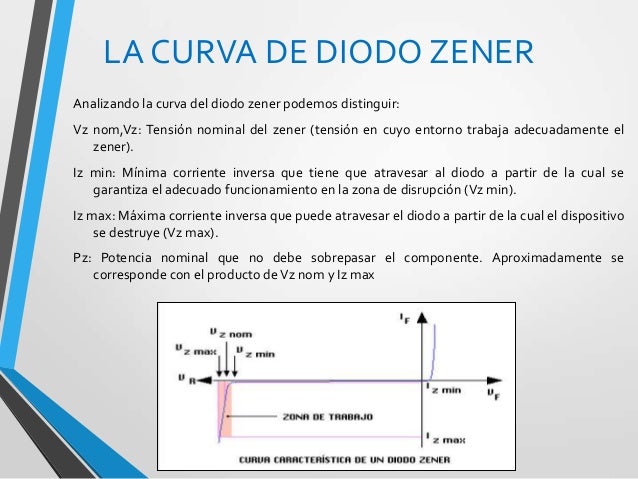

curva característica:
vídeo:
